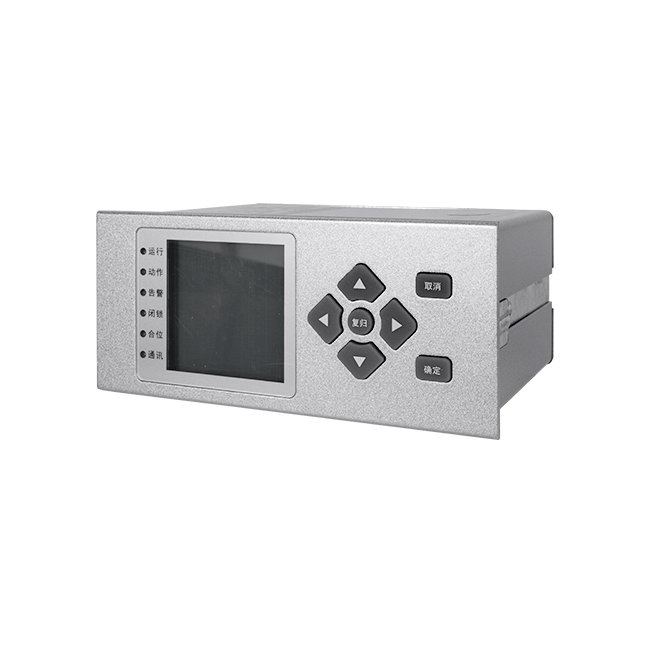

型号

HS-HG01A

工作电源

电源 AC/DC85 ～ 265V (AC 工频：50Hz）可定制 DC48V 或 DC24V
功耗 正常运行≤8W；装置动作≤10W

电流输入

额定电流值 5A/1A
测量范围 保护电流：0 ～ 20In
功耗 不大于 0.5VA

电参量误差

保护电流 不大于 4%
保护频率 0.1Hz

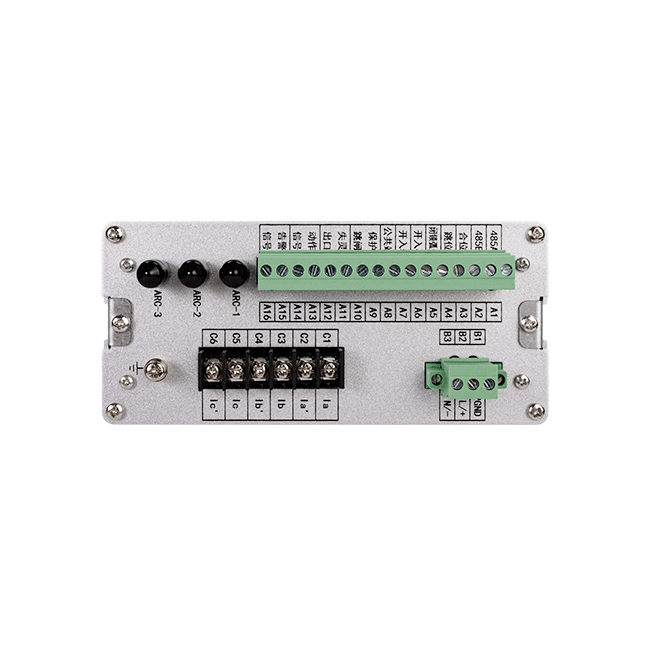

弧光信号输入

通道数 3 路
传感器类型 光纤型
检测光类型 可见光 / 紫外光可选

动作时间误差

纯弧光保护 ≤10ms
双判据保护 ≤20ms

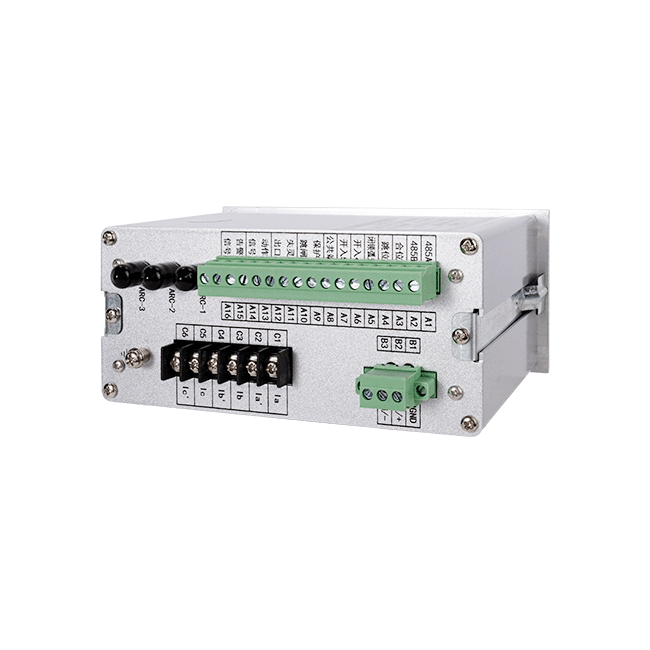

继电器输出

通道数 2 路跳闸，2 路信号
工作电压 AC250V/5A
输入方式 无源接点
隔离方式 光电隔离，隔离电压 2500V

485 通讯

通讯接口 RS485-1 路
隔离类型 光电隔离，带防雷保护
波特率 9600bps
通讯规约 Modbus

开孔尺寸

外形尺寸：160*72*100mm, 开孔尺寸：153*70mm
